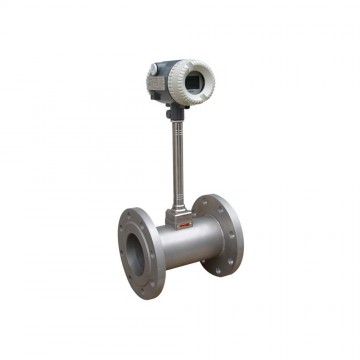

PS4000系列涡街流量计是以卡门和斯特罗哈尔有关旋涡的产品和旋涡与流量关系的理论为依据来测量蒸汽、气体及低粘度液体的流量。如图一所示，在表体中垂直插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面交替产生方向相反有规则的卡门旋涡，其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数，就可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。
计算公式如下：
F=Sr*V/(1-1.27*d/D) 公式1
Q=3600*F/K 公式2
M=Q*P 公式3
F；流体流过涡街三角柱产生的旋涡频率（单位：Hz）
Sr：斯特罗哈尔数（单位：无量纲）
V：管道内流体流速（单位：m/s）
d：涡街表体内三角柱宽度（单位：m）
D：涡街表体内径（单位：m）
Q：瞬时体积流量（单位：m³/h）
K：涡街的仪表系数（单位：脉冲个数/立方米）
M：瞬时质量流量（单位：kg/h）
P：流体密度（单位：kg/m³）
不同口径的涡街流量传感器，仪表系数K值是不同的，其具体数值是通过流量标定装置实际标定得到的。意义为每立方米产生的脉冲数。即流过一立方米流体三角柱一侧所产生的旋涡个数。
产 品 应 用
> 锅炉
> 气体
> 石油、化工
> 环保
产 品 特 性
> 适用范围广：气体、液体、蒸汽
> 转换器采用液晶背光式显示、可使直射阳光下或暗室内的读数变得容易
> 被测介质温度范围宽
> 全不锈钢结构，产品抗腐蚀性能更佳
> 防爆型仪表可用于相应的防爆场所
> 产品参数采用激光打标，产品编号唯一，实现产品的可追溯
